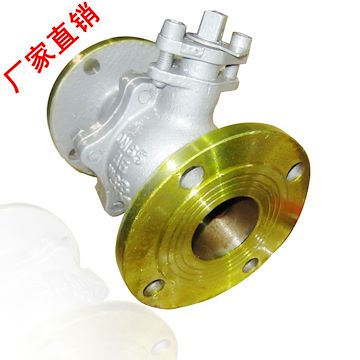

“温州YXq41f-16p DN15中型不锈钢304球阀、q41f球阀”参数说明
| 零部件及配件： |
手轮 |
驱动方式： |
手动 |
| 流动方向： |
双向 |
适用介质： |
水 |
| 材质： |
不锈钢 |
连接方式： |
法兰连接 |
| 通道： |
直通式 |
结构形式： |
浮动球阀 |
| 类别： |
浮动球球阀 |
品牌： |
亿鑫 |
| 公称通径： |
|
用途： |
水、蒸汽、油类 |
| 型号： |
Q41f-16c |
规格： |
Dn15 |
| 商标： |
按需求 |
包装： |
按需求 |
| 产量： |
88888 |

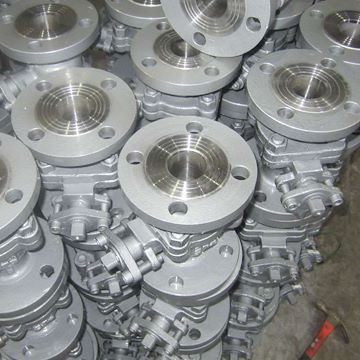

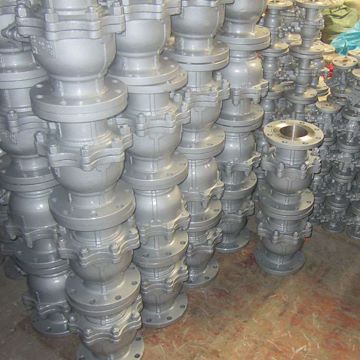

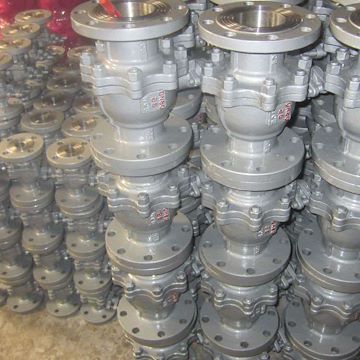

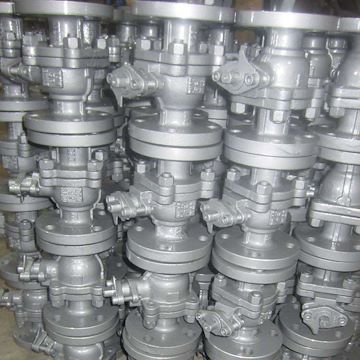

“温州YXq41f-16p DN15中型不锈钢304球阀、q41f球阀”详细介绍
  ?
    ■?
Q41F法兰式铸钢球阀产品概述：
Q41F法兰式铸钢
球阀适用介质：水、气、油品、天然气和酸碳腐蚀性介质适用温度：℃ 驱动方式：手动、气动、电动、波动等 公称通径：DNmm 1/2″-10″。
■?
Q41F法兰式铸钢球阀
结构特点：
1、流体阻力小、
球阀是所有阀类中流体阻力最小的一种，即使是缩径
球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且
球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与
球阀的磨擦损失小，故
球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
■?
Q41F法兰式铸钢球阀性能规范：
| 公称通径mm
|
DN15-DN300
|
| 材料代号
|
C
|
P
|
R
|
| 主要零件
|
阀?体
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
| 球?体
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
| 阀?杆
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12MoTi
|
| 密封圈
|
增强聚四氟乙烯?对位聚苯
|
| 填?料
|
聚四氟乙烯?柔性石墨
|
| 适用工况
|
适用介质
|
蒸汽、水、油品
|
**类
|
醋酸类
|
| 适用温度
|
-28℃?- 300℃
|
| 执行器
|
型?号
|
DA/SR系列、GTD/GTE系列、QGSY系列等
|
| 气源压力
|
0.4-0.7MPa
|
试验压力
(Mpa)
|
公称压力(Mpa)
|
压力级(class)
|
JIS(Mpa)
|
| 1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
150
|
300
|
600
|
10K
|
20K
|
| 强度试验
|
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
3.1
|
7.8
|
15.3
|
2.4
|
3.8
|
| 密封试验
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
2.2
|
5.6
|
11.2
|
1.5
|
2.8
|
| 气密试验
|
0.5～0.7
|
■?
Q41F法兰式铸钢球阀主要零件材料：?
序号
No.
|
材料标准
|
材料牌号
|
序号
No.
|
材料标准
|
材料牌号
|
| 碳钢
|
不锈钢
|
碳钢
|
不锈钢
|
| 零件名称
|
GB
|
ASTM
|
GB
|
ASTM
|
零件名称
|
GB
|
ASTM
|
GB
|
ASTM
|
| 01
|
阀体
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
|
CF8/CF8M/
CF3/CF3M
|
10
|
阀座密封圈
|
石墨
|
| 02
|
阀盖
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
|
CF8/CF8M/
CF3/CF3M
|
11
|
阀杆
|
2Cr13
|
A
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
F304/F316/
F304L/F316L
|
| 03
|
双头螺柱
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
12
|
止推轴承
|
金属夹PTEE
|
| 04
|
螺母
|
45
|
A194-2H
|
0Cr18Ni
|
A194-8M
|
13
|
阀杆填料
|
石墨
|
| 05
|
垫圈
|
金属夹石墨
|
14
|
填料压环
|
2Cr13
|
A
|
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
|
F304/F316/
F304L/F316L
|
| 06
|
球体
|
2Cr13渗氮
|
A渗氮
|
1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮
|
F304/F316/
F304L/F316L
渗氮
|
15
|
填料压盖
|
WCB
|
A216-WCB
|
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
|
CF8/CF8M/
CF3/CF3M
|
| 07
|
阀座
|
2Cr13渗氮
|
A渗氮
|
1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮
|
F304/F316/
F304L/F316L
渗氮
|
16
|
螺钉
|
35CrMoA
|
A193-B7
|
1Cr17Ni2
|
A193-B8M
|
| 08
|
阀座支承圈
|
2Cr13
|
A
|
1Cr18Ni9Ti
1Cr18Ni12Mo2T
|
F304/F316/
F304L/F316L
|
17
|
定位板
|
2Cr13
|
A
|
1Cr18Ni9Ti
|
304
|
| 09
|
阀座弹簧
|
17-7PH
|
17-7PH
|
17-7PH
|
17-7PH
|
? |
? |
? |
? |
? |
? |
■?
Q41F法兰式铸钢球阀主要外形图：?
?
?? Q41F球阀 (手柄传动)????????????????????????????????????????????????????????? Q41F球阀 (蜗轮传动)?
■?
Q41F法兰式铸钢球阀主要连接尺寸及重量：?
PN1.6 MPa主要连接尺寸及重量：?
| 公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
| L
|
130
|
140
|
150
|
165
|
180
|
200
< |
|
