零部件及配件：	执行器	驱动方式：	手动
流动方向：	双向	适用介质：	蒸汽
材质：	不锈钢	连接方式：	法兰连接
通道：	直通式	结构形式：	浮动球阀
类别：	浮动球球阀	尺寸：	DN15-DN500
产量：	200

品牌：亿鑫 ? 型号：Q641F 材质：不锈钢 铸钢 铸铁
连接形式：法兰 结构形式：浮动 固定 弹性球球阀 公称通径：15-300（mm）
适用介质：水 蒸汽 压力环境：常压 工作温度：常温
标准：国标 流动方向：单向 驱动方式：手动
零部件及配件：配件 用途：截止 类型(通道位置)：直通式
作用对象：水 规格：15-300 10：1000

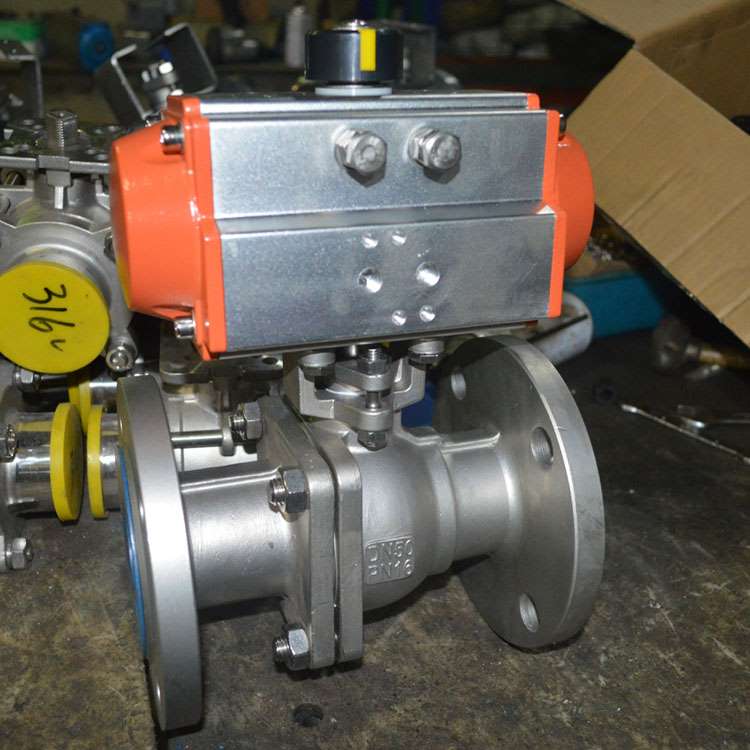

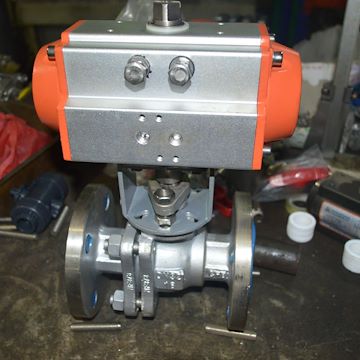

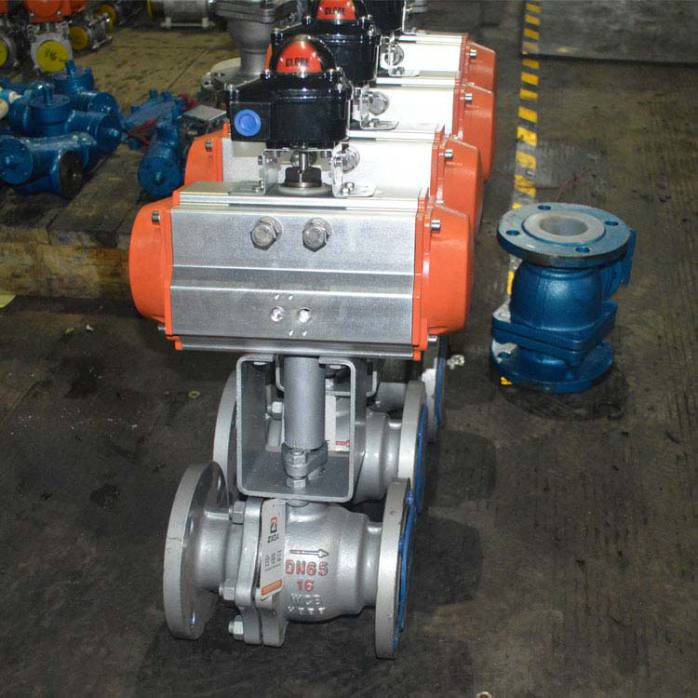

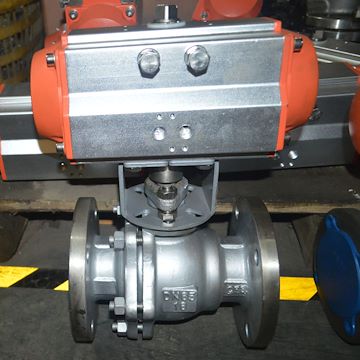

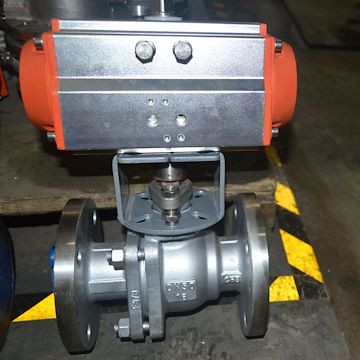

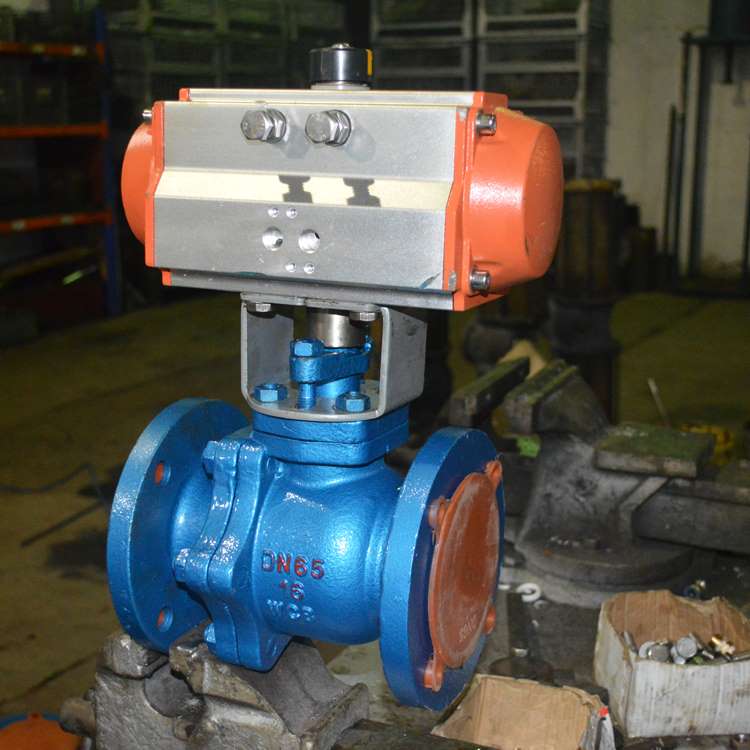

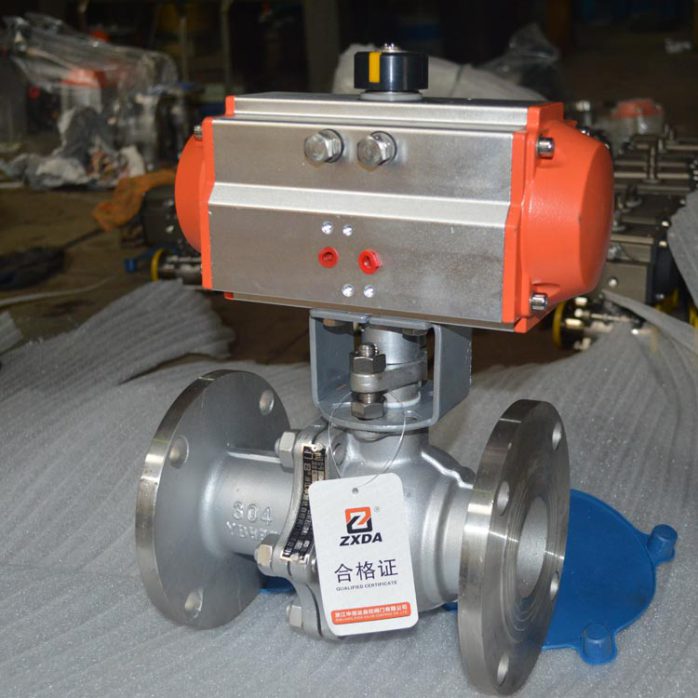

Q641F气动球阀阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。气动球阀按其密封性能可分软密封阀座及金属密封阀座。软密封阀座适用于温度≤180°的场合，金属硬密封阀座适用于温度≤425°的场合。气动球阀通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
产品特点
1、流体阻力小，气动球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、气动球阀阀体装有止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、气动球阀阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且密封能力随着介质压力的增高而增大。
4、气动球阀阀杆密封可靠，由于阀杆只作回转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故气动球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

气动执行器

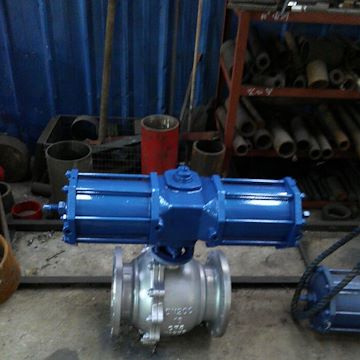

采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
技术参数和性能
Q641F气动球阀气动执行器技术参数 Q641F气动球阀阀体参数
类 型 双作用活塞式、弹簧复位式 公称通径 DN15～200mm
气源压力 双作用：2-8bar/单作用：4-8bar 公称压力 PN1.6、2.5、4.0、6.4MPa
输出力矩 双作用：4N·M～10560N·M 阀轴材质 不锈钢
单作用：7N·M～2668N·M 阀体材质 球墨铸铁、碳钢、304/316/316L不锈钢
工作温度 常温型：-20℃～80℃（丁腈橡胶O型圈） 球体材质 304/316/316L不锈钢
高温型：-20℃～160℃（氟橡胶O型圈） 阀座密封 PTFE、PPL、金属密封
动作范围 0～90°±5° 温 度 PTFE≤180℃、PPL≤350℃、金属密封≤450℃
接口螺纹 GTD40～GTD83/ATD50～ATD88 G1/8″ 适用介质 水、石油、粘性流体、浆料、强氧化性介质等
GTD110～GTD350/ATD100～200 G1/4″
阀位信号 定位器：4～20mA/回信器：全开全关信号 特 点 连线简单，结构紧凑、阻力小、动作稳定
气动铸钢球阀尺寸图气动铸钢球阀结构图

型号	双作用	单作用	?	型号	双作用	单作用
AT50	180	210		AW14	1000	1600
AT63	210	260		AW18	1450	2500
AT75	255	310		AW小20	1650	?
AT88	330	430		AW大20	2450	4000
AT100	450	550		AW23	3200	?
AT115	550	680		AW25	3900	6300
AT125	640	880		AW28	5100	8500
AT145	900	1300		AW35	10300	14000
AT160	1200	1750		AW40	13000	20000
AT190	1750	2650		AW50	23500	33000
AT210	2400	3350		AW60	35000	45000
AT240	3350	3900		?	?	?
AT270	4350	5800		?	?	?
AT300	7600	8850		?	?	?
注:1,以上价格均为出厂价,不含税,运费及包装,不含阀门.如需整套请来电咨询!
							??? 2,以上价格为安装价格,如不需安装请来电咨询!
?????? AT系列气动执行器			???????????? AW气动执行器
