材质：	不锈钢	连接方式：	螺纹式连接
通道：	直通式	结构形式：	浮动球阀
类别：	浮动球球阀	产地：	浙江省温州市
适用介质：	水	尺寸：	DN15-DN100
产量：	200台

产品简介：

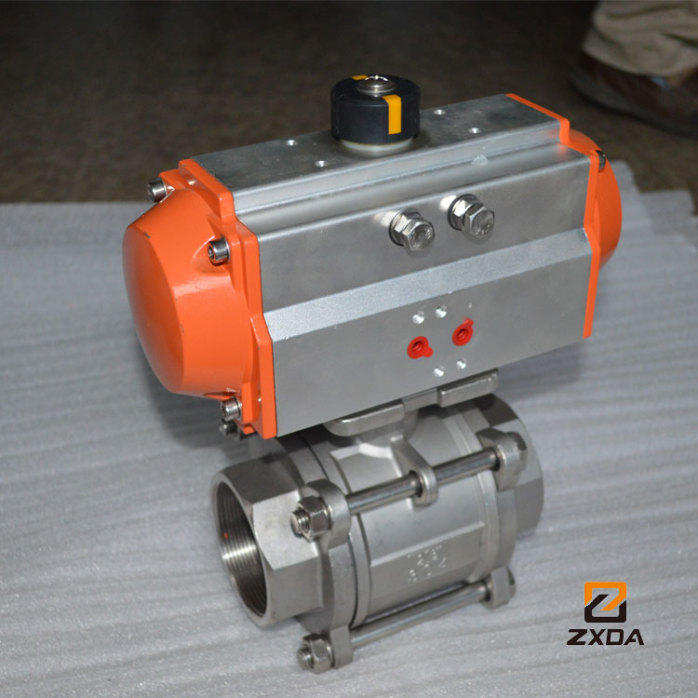

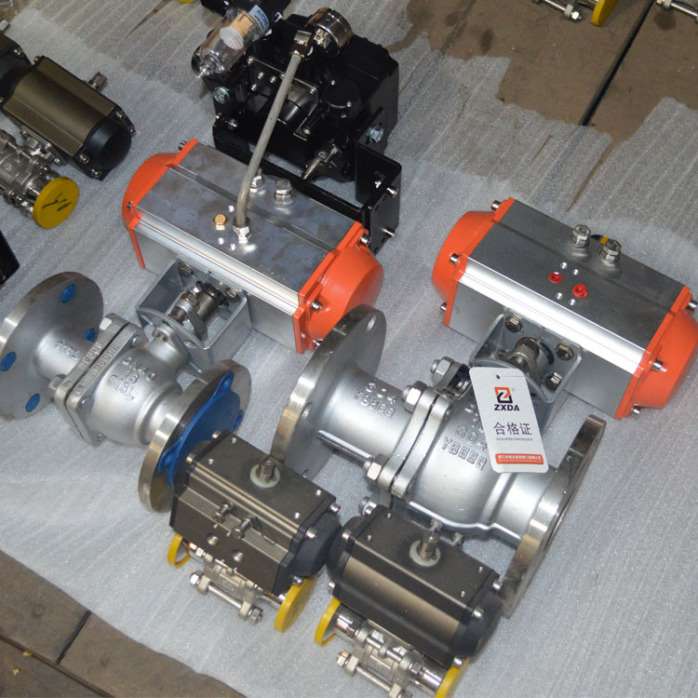

Q611F气动三片式内螺纹球阀的球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。通常制作高压球阀使用。用于截断或接通管路中的介质，选用不同的材质可分别适用于水、蒸汽、油品等多种介质。结构合理、造型美观。阀座采用弹性密封结构，启闭轻松密封可靠。

工作原理：

Q611F气动三片式内螺纹球阀工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。阀杆采用有倒密封的下装式结构阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构,根据需要加锁以防止误操作。

产品特点：

1、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

2、可配置气动、电动等多种驱动机构，实现远距离控制和自动化操作。

3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。

4、安装简便，能以任意方向安装于管道中的任意部位。

气动三片式内螺纹球阀主要技术参数：

☆阀体

?

☆阀内件

?

☆执行机构

?

?

?

浙江中旭达自控阀门有限公司
型号	双作用	单作用	?	型号	双作用	单作用
AT50	180	210		AW14	1000	1600
AT63	210	260		AW18	1450	2500
AT75	255	310		AW小20	1650	?
AT88	330	430		AW大20	2450	4000
AT100	450	550		AW23	3200	?
AT115	550	680		AW25	3900	6300
AT125	640	880		AW28	5100	8500
AT145	900	1300		AW35	10300	14000
AT160	1200	1750		AW40	13000	20000
AT190	1750	2650		AW50	23500	33000
AT210	2400	3350		AW60	35000	45000
AT240	3350	3900		?	?	?
AT270	4350	5800		?	?	?
AT300	7600	8850		?	?	?
注:1,以上价格均为出厂价,不含税,运费及包装,不含阀门.如需整套请来电咨询!
							??? 2,以上价格为安装价格,如不需安装请来电咨询!
?????? AT系列气动执行器			???????????? AW气动执行器
