温州YXQ41F铸钢球阀、铸钢法兰软密封球阀、WCB浮动式球阀、温州优质球阀供应商 所属目录：球阀 搜索关键字：温州YXQ41F铸钢球阀、铸钢法兰软密封球阀、WCB浮动式球阀、温州优质球阀供应商 信息简介：温州YXQ41F铸钢球阀、铸钢法兰软密封球阀、WCB浮动式球阀、温州优质球阀供应商
|
|
| 详细信息： |
|
“温州YXQ41F铸钢球阀、铸钢法兰软密封球阀、WCB浮动式球阀、温州优质球阀供应商”参数说明
“温州YXQ41F铸钢球阀、铸钢法兰软密封球阀、WCB浮动式球阀、温州优质球阀供应商”详细介绍
品牌亿鑫型号Q41F-16C材质铸钢
连接形式法兰结构形式浮动球球阀公称通径（mm）
压力环境常压工作温度常温标准国标
驱动方式手动零部件及配件配件用途疏水
类型(通道位置)直通式??
?
?

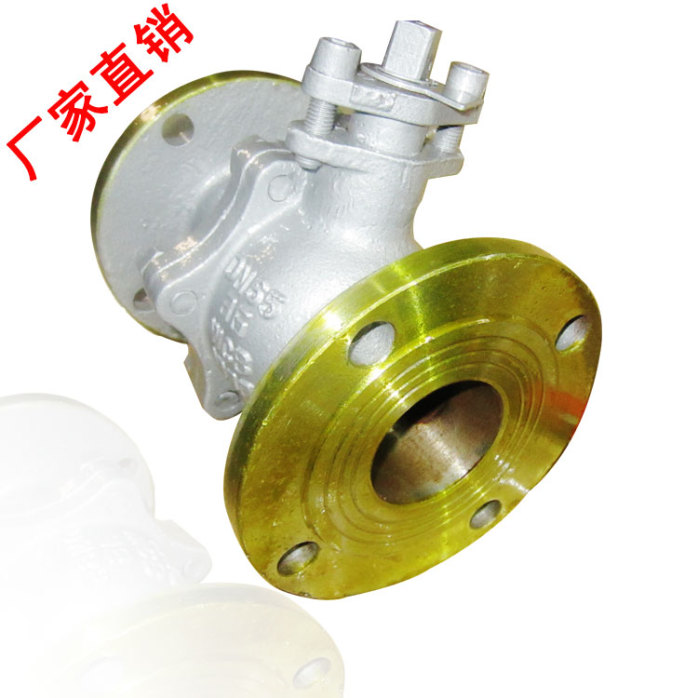

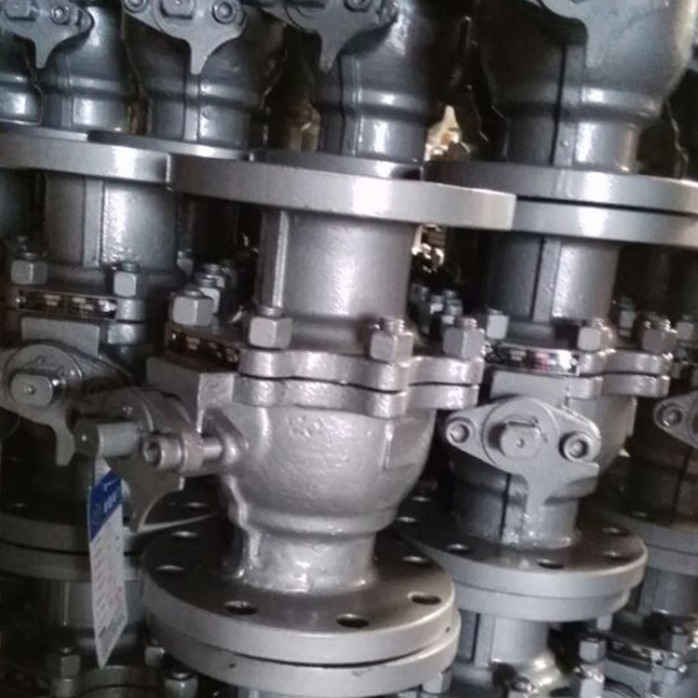

? 铸钢法兰球阀【产品用途】 Q41F型铸钢法兰球阀用于Class150~Class1500、PN16~PN63、JIS10K~JIS20K中压管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、**、醋酸、氧化性介质、尿素等多种介质。 ? ? 铸钢法兰球阀【产品优点】 1.流体阻力小，其阻力系数与同长度的管段相等。 2.结构简单、体积小、重量轻。 3.紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。球旋转90°时，在进、出口处应全部呈现球面，从而截断流动。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装 ? 铸钢法兰球阀【性能参数】 型号 Q41F-16C Q41F-16P 工作压力（MPa） 1.6~2.5 适用温度（℃） ≤180 适用介质 水、蒸汽、油品 弱腐蚀性介质 材料 阀体、阀盖 碳素钢铸钢 铬镍系不锈钢 球体、阀杆 铬/铬镍/铬镍钼系不锈钢 铬镍系不锈钢 密封圈 柔性石墨垫圈/316＋柔性石墨垫圈 填料 聚四氟乙烯 ? 铸钢法兰球阀【结构图片】 ? PN1.6MPa铸钢法兰球阀主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 280 320 360 400 H 59 63 75 85 95 107 142 152 178 252 272 342 W 130 130 160 180 230 230 400 400 650 1050 1050 1410 Wt(Kg) 2.5 3 5 6 7 10 15 19 33 58 93 160 PN2.5MPa铸钢法兰球阀主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 165 180 200 220 250 320 400 400 550 H 59 63 75 97 107 142 152 178 252 272 342 345 W 130 130 160 230 230 400 400 700 1100 1100 1500 1500 Wt(Kg) 2.5 3 5 6 7.5 10 15 20 33 60 93 175 PN4.0MPa铸钢法兰球阀主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 130 140 150 180 200 220 250 280 320 400 400 400 H 59 63 75 85 95 107 142 152 178 252 272 342 W 130 130 160 230 230 400 400 700 1100 1100 1500 1500 Wt(Kg) 3 4 5 7 9 12 18 28 46 75 106 190 PN6.4MPa铸钢法兰球阀主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 165 190 216 229 241 292 330 356 432 508 559 660 H 59 63 75 97 107 142 152 178 252 272 305 398 W 130 130 160 230 230 400 400 700 1100 1100 1500 1800 Wt(Kg) 6.5 7 8 12 14 18 28 40 65 98 140 250 PN10MPa铸钢法兰球阀主要连接尺寸及重量 公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 L 165 190 216 229 241 292 330 356 432 508 559 660 H 59 63 75 97 107 142 152 178 252 272 305 398 W 130 130 160 230 230 400 400 700 1100 1100 1500 |
||||||||||||||||||||||||||||||||||
