材质：	不锈钢	连接方式：	卡套
通道：	直通式	结构形式：	浮动球阀
类别：	浮动球球阀	介质：	水
尺寸：	19-108	产量：	300

品牌：ZXDA中旭达 型号：Q681F 材质：不锈钢
连接形式：快装 结构形式：浮动球球阀 公称通径：φ19~φ108（mm）
适用介质：卫生级 压力环境：常压 工作温度：常温
标准：国标 流动方向：双向 驱动方式：气动
零部件及配件：执行器 规格：φ19~φ108

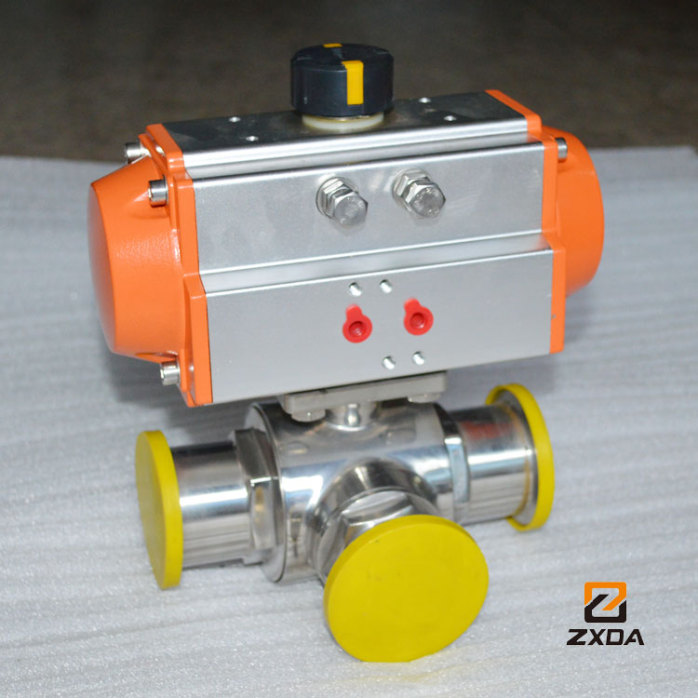

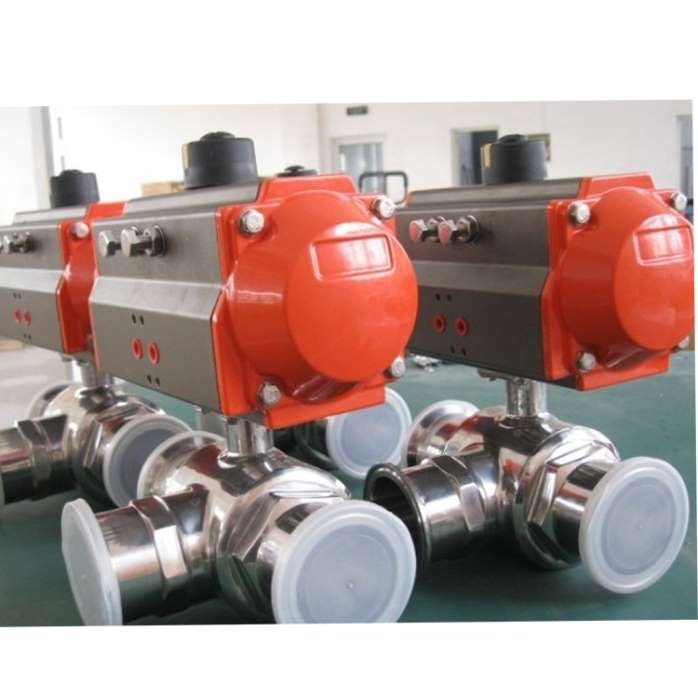

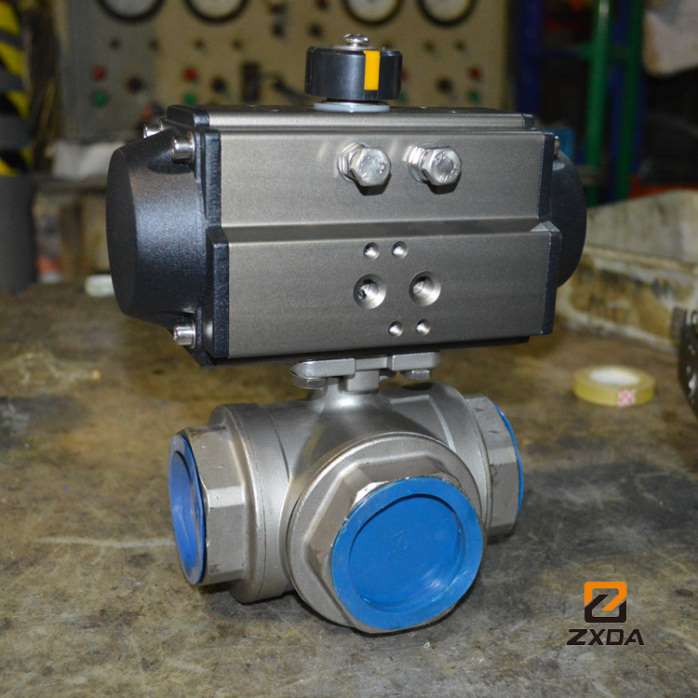

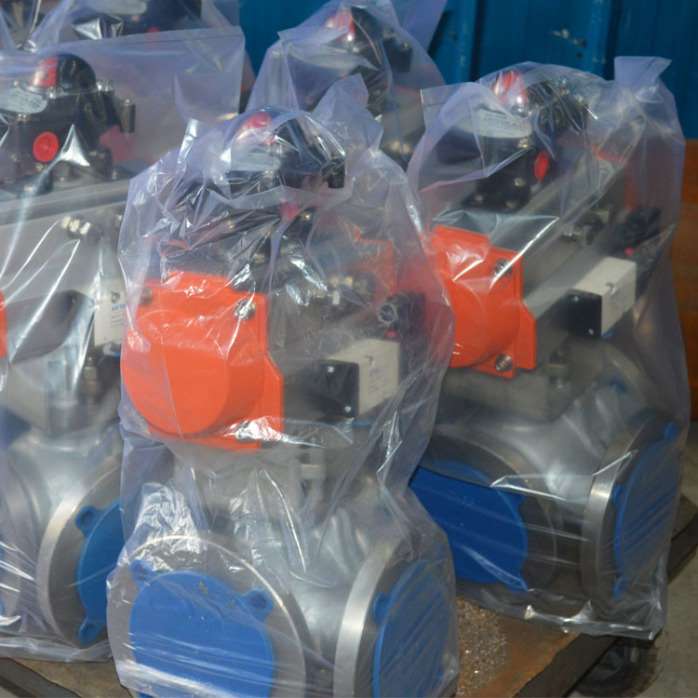

气动三通快装球阀


ZXDA中旭达气动卫生球阀由不锈钢高平台卫生球阀和 气动执行器（GT/AT型）组成， 不锈钢卫生级球阀采用SUS304、316L制作，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、无缝、自动排空手工艺流体通道还非常适用于蒸汽踏它就地清洗的需要，具有流体阻力小，结构简单、体积小、重量轻；紧密可靠等优点。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。
ZXDA中旭达气动卫生级球阀气动附件说明：

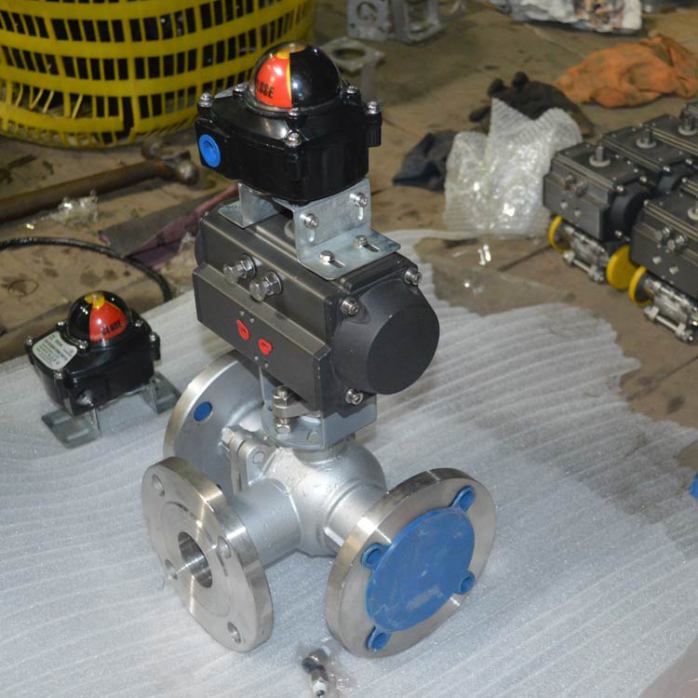

电磁阀，气动三联件，定位置器，限位开关，手动装置等这些为可选项，客户可根据自己工况要求进行选择（防爆型或者普通型）。
ZXDA中旭达气动卫生级球阀主要参数说明：
阀门型号：直通快装Q681F，三通快装Q685F等。
主体材质: SUS304，SUS316等。
尺寸范围: φ19~φ108。
压力范围: 1000psi/800psi。
适用温度：-60℃≤t≤150 ℃。
可选驱动方式：手动，气动，电动。
设计标准：国标GB，美标ANSI等。
ZXDA中旭达气动卫生级球阀主要规格型号：
φ19，φ25，φ32，φ38，φ51，φ57，φ63，φ76，φ89，φ108
ZXDA中旭达气动卫生级球阀系列产品（ZXDA中旭达气动卫生级球阀关键字）：
气动卫生级球阀，气动不锈钢卫生级球阀，气动二片式卫生级球阀，气动三片卫生级球阀，气动直通卫生级球阀，气动卫生级快装球阀，气动卫生级三通球阀，气动卫生级三通T型球阀，气动卫生级三通丝扣球阀，气动卫生级食品球阀，气动卫生级卡箍球阀，气动卫生级无滞留球阀等

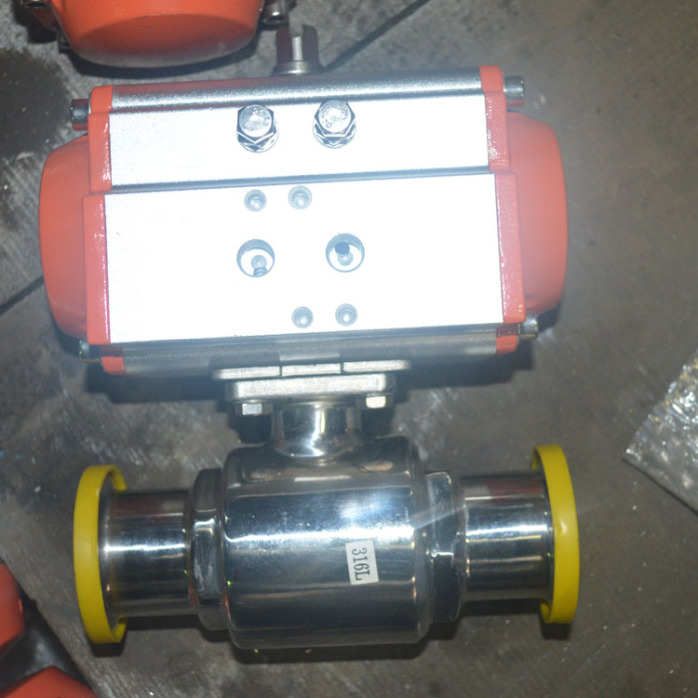

Q681F气动卫生级球阀皆经过了精密的检验流程和严格的品质管理，流道经过精密抛光和除菌处理。阀体采用不锈钢精制而成；流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻；密封面采用的全包PTFE没有死角，保证卫生且容易清洗；两端为卡箍连接方便拆卸、清洗、维修。气动卫生级球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。
产品特点
1、气动卫生级球阀孔径大小与管道一致，不产生沉淀物。
2、气动卫生级球阀流道内壁240Grit抛光，保证流道畅通无阻。
3、气动卫生级球阀采用全包的PTFE密封没有死角，易清洗。
气动执行器
采用新型GTD系列或ATD系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用AW型系列气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围，确保与阀门的同步精度。
Q681F气动卫生级球阀执行器技术参数
Q681F气动卫生级球阀阀体参数
类 型
双作用活塞式、弹簧复位式
公称通径
15～102mm
气源压力
双作用：2-8bar/单作用：4-8bar
公称压力
PN1.0MPa
输出力矩
双作用：4N·M～10560N·M
阀轴材质
不锈钢
单作用：7N·M～2668N·M
阀体材质
304/316/316L不锈钢
工作温度
常温型：-20℃～80℃（丁腈橡胶O型圈）
球体材质
304/316/316L不锈钢
高温型：-20℃～160℃（氟橡胶O型圈）
阀座密封
PTFE
动作范围
0～90°±5°
温 度
PTFE≤180℃
接口螺纹
GTD40～GTD83/ATD50～ATD88 G1/8″
连接方式
快装式、焊接式、螺纹式
GTD110～GTD350/ATD100～200 G1/4″
适用介质
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等
阀位信号
定位器：4～20mA、回信器：全开全关信号
特 点
安全卫生，密封好、使用寿命长

浙江中旭达自控阀门有限公司
型号	双作用	单作用	?	型号	双作用	单作用
AT50	180	210		AW14	1000	1600
AT63	210	260		AW18	1450	2500
AT75	255	310		AW小20	1650	?
AT88	330	430		AW大20	2450	4000
AT100	450	550		AW23	3200	?
AT115	550	680		AW25	3900	6300
AT125	640	880		AW28	5100	8500
AT145	900	1300		AW35	10300	14000
AT160	1200	1750		AW40	13000	20000
AT190	1750	2650		AW50	23500	33000
AT210	2400	3350		AW60	35000	45000
AT240	3350	3900		?	?	?
AT270	4350	5800		?	?	?
AT300	7600	8850		?	?	?
注:1,以上价格均为出厂价,不含税,运费及包装,不含阀门.如需整套请来电咨询!
							??? 2,以上价格为安装价格,如不需安装请来电咨询!
?????? AT系列气动执行器			???????????? AW气动执行器
