零部件及配件：	执行器	驱动方式：	手动
流动方向：	双向	适用介质：	水
材质：	不锈钢	连接方式：	法兰连接
通道：	直通式	结构形式：	浮动球阀
类别：	浮动球球阀	使用介质：	水、蒸汽、油类
尺寸：	15-500	产量：	200

产品简介：

???? Q641F气动法兰球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的，也可以是组合式的。

工作原理：

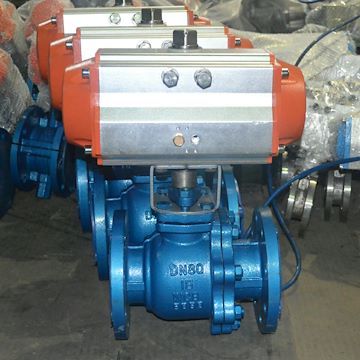

?????气动法兰球阀是由GT型、AT型、或AW型气动活塞式气缸和呈90°旋转的球阀直接组合而成。当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动，反之既呈现通孔，使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度就能使球阀瞬间关闭严密，执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能，便于维修更换，便于管路的封闭。

产品特点：

1.齿轮式双活塞，输出力矩大，体积小。

2.气缸选用铝金材料，重量轻、外形美观。

3.可在顶部、底部安装手动操作机构。

4.齿条式连接可调节开启角度、额定流量。

5.执行器可选带电讯号反馈指示及各类附件以实现自动化操作（可选防爆）。

6.IS05211标准连接为产品的安装更换提供了方便。

7.两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

执行机构
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

执行标准特点

☆设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

☆法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
☆结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
☆检验主试验：JB/T 9092、API 598。

性能规范

?

?

?

?

型号	双作用	单作用	?	型号	双作用	单作用
AT50	180	210		AW13	1000	1600
AT63	210	260		AW17	1450	2500
AT75	255	310		AW小20	1650	?
AT88	330	430		AW大20	2450	4000
AT100	450	550		AW23	3200	?
AT115	550	680		AW25	3900	6300
AT125	640	880		AW28	5100	8500
AT145	900	1300		AW35	10300	14000
AT160	1200	1750		AW40	13000	20000
AT190	1750	2650		AW50	23500	33000
AT210	2400	3350		AW60	35000	45000
AT240	3350	3900		?	?	?
AT270	4350	5800		?	?	?
AT300	7600	8850		?	?	?
注:1,以上价格均为出厂价,不含税,运费及包装,不含阀门.如需整套请来电咨询!
							??? 2,以上价格为安装价格,如不需安装请来电咨询!
